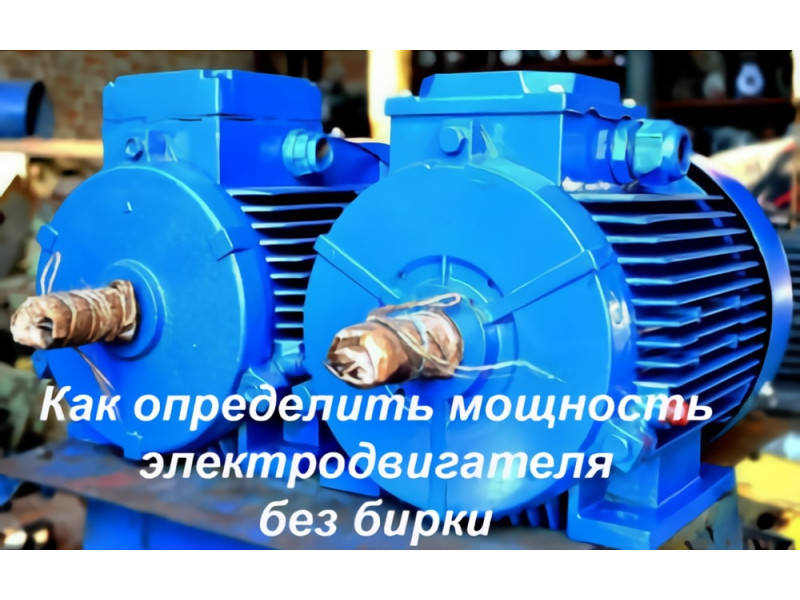

Як визначити потужність електродвигуна без бірки

Оновлено: 09.12.2025

Під час підбору може виявитися, що в двигуна немає паспорта, а шильдик неможливо прочитати. Наші покупці часто питають: як дізнатися потужність електродвигуна без таблички? У цій статті розберемо, як визначити потужність і оберти двигуна за відомими параметрами.

Є кілька способів визначити потужність асинхронного електродвигуна 380/220 В:

Як дізнатися потужність електродвигуна за діаметром вала

Найпростіший спосіб визначити потужність трифазного двигуна без бірки — виміряти діаметр і довжину вала. У таблицях нижче є розміри, за якими можна самостійно визначити потужність.

Таблиця визначення потужності електродвигуна за діаметром вала
Потужність електродвигуна Р, кВт	Діаметр вала, мм				Перейти до моделі
Потужність електродвигуна Р, кВт	3000 об/хв	1500 об/хв	1000 об/хв	750 об/хв	Перейти до моделі
0,18	11	11	14	—	АИР56А2, АИР56В4, АИР63А6
0,25	11	14	14	19	АИР56В2, АИР63А4, АИР63В6, АИР71В8
0,37	14	14	19	22	АИР63А2, АИР63В4, АИР71А6, АИР80А8
0,55	14	19	19	22	АИР63В2, АИР71А4, АИР71В6, АИР80В8
0,75	19	19	22	24	АИР71А2, АИР71В4, АИР80А6, АИР90LА8
1,1	19	22	22	24	АИР71В2, АИР80А4, АИР80В6, АИР90LВ8
1,5	22	22	24	28	АИР80А2, АИР80В4, АИР90L6, АИР100L8
2,2	22	24	28	32	АИР80В2, АИР90L4, АИР100L6, АИР112МА8
3	24	24	32	32	АИР90L2, АИР100S4, АИР112МА6, АИР112МВ8
4	28	28	32	38	АИР100S2, АИР100L4, АИР112МВ6, АИР132S8
5,5	28	32	38	38	АИР100L2, АИР112М4, АИР132S6, АИР132М8
7,5	32	38	38	48	АИР112М2, АИР132S4, АИР132М6, АИР160S8
11	38	38	48	48	АИР132М2, АИР132М4, АИР160S6, АИР160М8
15	42	48	48	55	АИР160S2, АИР160S4, АИР160М6, АИР180М8
18,5	42	48	55	60	АИР160М2, АИР160М4, АИР180М6, АИР200М8
22	48	55	60	60	АИР180S2, АИР180S4, АИР200М6, АИР200L8
30	48	55	60	65	АИР180М2, АИР180М4, АИР200L6, АИР225М8
37	55	60	65	75	АИР200М2, АИР200М4, АИР225М6, АИР250S8
45		60	75	75	АИР200L2, АИР200L4, АИР250S6, АИР250М8
55		65	75	80	АИР225М2, АИР225М4, АИР250М6, АИР280S8
75	65	75	80	80	АИР250S2, АИР250S4, АИР280S6, АИР280М8
90	65	75	80	90	АИР250М2, АИР250М4, АИР280М6, АИР315S8
110	70	80	90	90	АИР280S2, АИР280S4, АИР315S6, АИР315М8
132	70	80	90	100	АИР280М2, АИР280М4, АИР315М6, АИР355S8
160	75	90	100		АИР315S2, АИР315S4, АИР355S6
200	75	90			АИР315М2, АИР315М4, АИР355М6
250	85	100			АИР355S2, АИР355S4
315	85	100		—	АИР355М2, АИР355М4

Як визначити оберти вала електродвигуна

Асинхронні трифазні двигуни серії АИР мають чотири значення синхронних обертів: 3000, 1500, 1000 і 750 об/хв. Від них залежить кількість полюсів. Розглянемо на прикладі двигуна АИР 160:

АИР160М2 — цифра 2 означає 3000 об/хв
АИР160М4 — 4 означає, що вал обертається зі швидкістю 1500 об/хв
АИР160М6 — 6 означає частоту обертання 1000 об/хв
АИР160М8 — 8 означає 750 об/хв

Якщо маркування дізнатися неможливо, кількість полюсів можна визначити стрілочним міліамперметром. Підключіть прилад до однієї фази обмотки статора і повільно проверніть вал на один оберт. Стрілка відхилятиметься, і кількість відхилень відповідає кількості полюсів.

Оберти можна визначити і за обмоткою. Котушка обмотки статора двигуна на 3000 об/хв займає половину кола (початок і кінець котушки розташовані навпроти). У двигуна на 1500 об/хв котушка займає близько чверті кола, на 1000 об/хв — близько шостої частини. Перейти до таблиць обмотувальних даних для всіх електродвигунів АИР.

Як визначити потужність електродвигуна за габаритами

Ще один простий спосіб — виміряти розміри корпусу і кріплення. Щоб визначити потужність за габаритами, скористайтеся таблицями:

Потужність електродвигуна на лапах за розмірами кріплення

P, кВт	3000 об/хв		1500 об/хв		1000 об/хв		750 об/хв
P, кВт	L10, мм	B10, мм	L10, мм	B10, мм	L10, мм	B10, мм	L10, мм	B10, мм
1,5	100	125	100	125	125	140	140	160
2,2	100	125	125	140	140	160		190
3	125	140	112	160		190		190
4	112	160	140	160		190		216
5,5	140	160		190		216	178	216
7,5	140	190		216	178	216	178	254
11	178	216	178	216	178	254	210	254
15	178	254	178	254	210	254	241	279
18,5	210	254	210	254	241	279	267	318
22	203	279	203	279	267	318	310	318
30	241	279	241	279	310	318	311	356
37	267	318	267	318	311	356	311	406
45	310	318	310	318	311	406	349	406
55	311	356	311	356	349	406	368	457
75	311	406	311	406	368	457	419	457
90	349	406	349	406	419	457	406	508
110	368	457	368	457	406	508	547	508
132	419	457	419	457	457	508	610	355
160	406	508	406	508	610	355	610	355
200	457	508	457	508	610	355	560	610
250	610	355	610	355	560	610	560	610
315	610	355	610	355	630/800	686/630	-	-

L10 — відстань між отворами лап уздовж двигуна

B10 — відстань між отворами лап упоперек

Потужність електродвигуна за розмірами фланця

P, кВт	3000 об/хв		1500 об/хв		1000 об/хв		750 об/хв
P, кВт	D20, мм	D22, мм	D20, мм	D22, мм	D20, мм	D22, мм	D20, мм	D22, мм
1,5	165	11	165	11	215	14	215	14
2,2	165	11	215	14	215		265
3	215	14			365		265
4					265		300	19
5,5			265		300	19
7,5	265		300	19
11	300	19
15							350
18,5					350		400
22	350		350		400		400
30	350		350		400		500
37	400		400		500
45	400		400
55	500		500				550	24
75	500				550	24		24
90	500					24		28
110	550	24	550	24		28
132	550	24		24			680
160	550	28		28	680		680
200	550				680		740	24
250	680		680		740	24	-
315	680		680		-

D20 — діаметр кола отворів великого фланця

D22 — діаметр отворів фланця

Розрахунок потужності електродвигуна за струмом і напругою

Щоб визначити потужність трифазного двигуна за струмом, його підключають до мережі і по черзі вимірюють напругу і струм у фазах обмотки статора, наприклад струмовими кліщами. Мультиметром також можна перевірити напругу, опір і цілісність ланцюгів живлення. Для розрахунку потужності за струмом використайте формулу:

Р — потужність електродвигуна
U — напруга
Iа — струм 1-ї фази
Iв — струм 2-ї фази
Iс — струм 3-ї фази

Перейдіть за посиланням, щоб дізнатися, як визначити струм електродвигуна за потужністю.

Як визначити коефіцієнт потужності асинхронного двигуна

Коефіцієнт потужності електродвигуна (cos φ) — це відношення активної споживаної потужності (P) до повної потужності (S) під час роботи двигуна з номінальними потужністю, напругою, частотою і обертами.

Коефіцієнт потужності завжди менший за одиницю і розраховується за формулою cos φ = P(Вт)/S(ВА).

Коефіцієнт потужності трифазного асинхронного двигуна можна знайти за формулою:

Формула визначення коефіцієнта потужності електродвигуна

cosφ — косинус фі
P — активна потужність (Вт)
√3 — квадратний корінь із трьох
U — напруга (В)
I — струм (А)

Як дізнатися потужність електродвигуна за опором обмоток

Потужність у кВт можна орієнтовно оцінити за формулою. Для цього двигун відключають від мережі, обмотки з'єднують трикутником і вимірюють опір. Отримане значення ділять на два і підставляють у формулу: P=(220v*220v)/R потім множать на три. Для з'єднання зіркою результат множать на шість. Метод дає лише приблизний результат.

Якщо не вдалося дізнатися потужність і оберти

Якщо не вдалося визначити потужність і оберти самостійно або ви сумніваєтеся в результатах вимірювань, зверніться до фахівців Заводу електромеханічного обладнання. Ми допоможемо підібрати електродвигун або відремонтувати несправний двигун.
