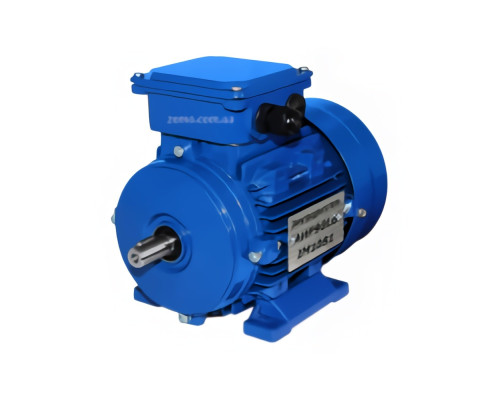

АИР90L6 - электродвигатель 1,5 кВт 1000 об/мин
Интерактивная 3D-модель по размерам ГОСТ 2479-79. Внешний вид может отличаться в зависимости от производителя.
- Мощность1,5 кВт
- Обороты1000 об/мин
- Напряжение, Δ/Y220/380 В
- Габариты (ДхШхВ)357×177×240 мм
- Вес26 кг
АИР90L6 - электродвигатель 1,5 кВт 1000 об/мин для трехфазной сети 380 В, асинхронный, с короткозамкнутым ротором. Фактические обороты вала - 920 в минуту, защита IP54, изоляция класса F, режим S1. Его ставят на тихоходные механизмы: мешалки, транспортеры, мотор-редукторы и вентиляторы. К бытовой сети 220 В он подключается через конденсаторы или частотный преобразователь.
Технические характеристики АИР 90 L6
Характеристики взяты из паспорта двигателя, который мы продаем. У других производителей ток, КПД и масса электродвигателя 1,5 кВт 1000 об/мин могут немного отличаться.
| Характеристика | АИР90L6 |
|---|---|
| Мощность | 1,5 кВт |
| Синхронная / фактическая частота вращения | 1000 / 920 об/мин |
| Напряжение, схема обмоток | 220/380 В, Δ/Y, 50 Гц |
| Номинальный ток при 380 В | 4,2 А |
| КПД | 76% |
| Коэффициент мощности cos φ | 0,75 |
| Номинальный момент | 15,6 Нм |
| Мп/Мн, Mmax/Мн | 2,0 / 2,1 |
| Iп/Iн | 5,5 |
| Момент инерции | 0,0066 кг·м² |
| Подшипники | 6205 ZZ-C3, передний и задний |
| Степень защиты, класс изоляции | IP54, F (до 155 °C) |
| Режим работы | S1, продолжительный |
| Уровень шума | 61 дБ |
| Масса | 26,2 кг |
| Производство | Китай |
Пусковой момент двигателя около 31 Нм, это вдвое больше номинального. Поэтому электродвигатель 1,5 кВт 1000 об/мин уверенно запускает мешалку или конвейер под нагрузкой.
Расшифровка маркировки АИР90L6У2
Маркировка АИР90L6У2 IM1081 читается так:
- А - асинхронный, И - серия «Интерэлектро», Р - привязка мощности к габариту по ГОСТ;
- 90 - высота оси вращения вала, мм;
- L - длинный сердечник статора;
- 6 - шесть полюсов, отсюда 1000 об/мин;
- У2 - климатическое исполнение по ГОСТ 15150-69;
- IM1081 - крепление на лапах.
Ток электродвигателя 1,5 кВт 1000 об/мин: номинальный и пусковой
Пусковой ток в 5,5 раза больше номинального.
| Сеть | Схема | Номинальный ток | Пусковой ток |
|---|---|---|---|
| 3 фазы 380 В | звезда (Y) | 4,2 А | 23 А |
| Частотник 1×220 → 3×220 В | треугольник (Δ) | 7,3 А | 40 А |
7,3 А - это ток в проводах. В каждой обмотке при треугольнике те же 4,2 А, что и при звезде на 380 В. Для сети 380 В подойдет автомат на 6 А с характеристикой C или D и медный кабель 4×1,5 мм². Тепловое реле выставляют на 4,2-4,6 А, тогда оно защитит обмотку при перегрузке. Контактор пускателя берут на ток от 9 А категории AC-3. Итак, двигатель 1,5 кВт 1000 оборотов в сети 380 В потребляет 4,2 А на фазу.
Подключение АИР90L6 к 380 вольт
В клеммной коробке шесть выводов обмоток и перемычки. Для промышленной сети 380 В обмотки соединяют звездой: так АИР90L6 выдает полные паспортные 1,5 кВт. Треугольник нужен, когда двигатель питается от частотника, включенного в розетку 220 В. Пускают двигатель через магнитный пускатель или автомат защиты двигателя.
Как подключить двигатель 1,5 кВт 1000 оборотов к 220 вольт
АИР90L6 - трехфазный мотор, но работать от розетки он может. Если нужен именно однофазный мотор на 220 В, это другая серия с конденсатором в комплекте.
| Способ подключения АИР90L6 к 220 В | Мощность на валу | Пуск под нагрузкой | Что купить |
|---|---|---|---|
| Конденсаторы, треугольник | 0,9-1 кВт | слабый, без пускового конденсатора не стартует | рабочий и пусковой конденсаторы |
| Частотный преобразователь 220 → 3×220 В | 1,5 кВт | уверенный, плавный разгон | частотник от 1,5 кВт, выход от 8 А |
Подключение через конденсаторы
Обмотки двигателя 1,5 кВт 1000 оборотов соединяют треугольником. Рабочий конденсатор берут из расчета около 70 мкФ на 1 кВт, то есть примерно 100 мкФ на напряжение от 400 В. Пусковой конденсатор в 2-2,5 раза больше. Его включают кнопкой на 2-3 секунды, пока мотор разгоняется. Так двигатель теряет 30-40% мощности и греется сильнее, зато не требует трехфазного ввода. Линию лучше вести отдельно, кабелем 3×2,5 мм² через автомат на 16 А.
Подключение через частотный преобразователь
Частотник с однофазным входом 220 В выдает три фазы по 220 В. Обмотки соединяют треугольником, и электродвигатель 1,5 кВт 1000 об/мин работает на полной мощности. Наш АИР90L6 китайского производства тоже работает от такого преобразователя, а напряжение 3×220 В бережет изоляцию. После пуска сразу выводите частоту на 50 Гц. Не держите мотор долго ниже 50 Гц - последует перегрев и оплавление изоляции.
Из сети частотник берет около 17 А: нужны автомат на 20 А и кабель 3×2,5 мм².
Размеры и чертеж АИР90L6
Установочные размеры АИР 90L6 стандартные для 90-го габарита по ГОСТ 31606-2012. Поэтому он встает на место 4А90L6, 5АИ90L6 и других 90L без переделки станины.
| Размер АИР90L6 по ГОСТ 2479-79 | Обозначение | мм |
|---|---|---|
| Длина × диаметр корпуса × высота | L × AC × HD | 357 × 177 × 240 |
| Высота оси вращения | H | 90 |
| Между отверстиями лап | A × B | 140 × 125 |
| Ширина и длина по лапам | AB × BB | 177 × 156 |
| От заплечика вала до отверстий лап | C | 56 |
| Отверстия в лапах | K | 10 |
| Фланец IM3081: наружный / по отверстиям / буртик | P / M / N | 250 / 215 / 180 |
| Отверстия фланца, высота буртика | S, T | 4 × 15, 4 |
| Диаметр и длина вала | D × E | 24 × 50 |
| Ширина шпонки и высота GD | F, GD | 8, 27 |
| Резьба в торце вала | DH | M8 × 1,25 × 19 |
Обратите внимание на фланец. У АИР90L6 он 250 мм, как у европейских моторов 100-го и 112-го габаритов. У европейского 90-го габарита по DIN фланец 200 мм, поэтому фланцевые моторы с одинаковой осью напрямую не меняются.
Цена АИР90L6 и монтажные исполнения
Электродвигатель 1,5 кВт 1000 об/мин в наличии, отправляем из Харькова. Отправка в день заказа по всей Украине, гарантия 1 год.
| Исполнение АИР90L6 | Крепление | Цена |
|---|---|---|
| IM1081 | на лапах, горизонтально | 6 242 грн |
| IM2081 | на лапах и фланце | 6 407 грн |
| IM3081 | на фланце, без лап | 6 407 грн |
Наш АИР90L6 весит 26,2 кг. На рынке встречаются версии в чугунном и алюминиевом корпусе: алюминиевые легче в монтаже и быстрее отдают тепло, а чугун лучше гасит вибрацию. На цену влияют материал корпуса, масса меди, качество подшипниковых щитов и пропитка обмотки.
При покупке электродвигателя 1,5 кВт 1000 об/мин проверьте три вещи:
- на шильдике есть марка, заводской номер и характеристики, совпадающие с паспортом;
- вал прокручивается рукой легко, без заеданий и постороннего стука;
- после подключения ток на холостом ходу по трем фазам одинаковый, разница не больше 10%.
Аналоги и модификации электродвигателя 1,5 кВт 1000 об/мин
АИР90L6 напрямую заменяет старые 4А90L6, 4АМ90L6, 4АМУ90L6, 5АИ90L6 и АИРМ90L6. Европейские моторы 1,5 кВт 1000 об/мин по DIN имеют ось 100 мм. Фланец у них тот же, 250 мм, но лапы и вал другие (вал 28 мм). На базе АИР90L6 выпускают модификации: АИР90L6Е с электромагнитным тормозом, АИРС90L6 с повышенным скольжением, а также тропическое Т2, морское ОМ2 и химостойкое Х2 исполнения.
Соседние модели под другую нагрузку: АИР80В6 на 1,1 кВт и АИР100L6 на 2,2 кВт с теми же 1000 об/мин. В том же габарите есть тихоходный АИР90LВ8 на 750 об/мин. Все моторы этого размера собраны на странице АИР 90, а полный ряд - в каталоге электродвигателей АИР.
Где применяют мотор 1,5 кВт 1000 об/мин
Чаще всего АИР90L6 работает приводом для таких механизмов:
- мешалки и смесители;
- ленточные конвейеры и шнеки;
- мотор-редукторы, лебедки и подъемные механизмы;
- вентиляторы и осевые вытяжки;
- бетономешалки и барабанные сушилки.
Для насосов и вентиляторов, которым нужна высокая скорость, 1000 об/мин мало: там ставят мотор на 1500 или 3000 об/мин.
Вопросы об АИР90L6
Сколько меди в двигателе 1,5 кВт 1000 оборотов?
В обмотке АИР90L6 около 1,8 кг меди, точная масса зависит от завода. Чем больше меди, тем лучше мотор держит перегрузку и тем меньше греется.
Чем АИР90L6У2 отличается от АИР90L6У3?
АИР90L6У2 рассчитан на работу под навесом, где нет прямого солнца и дождя, а У3 - на закрытые помещения без отопления и кондиционирования. Мотор У2 можно ставить вместо У3, наоборот - нет.
Как сделать реверс мотора?
Для реверса АИР90L6 меняют местами любые две фазы питания. Для частой смены направления ставят реверсивный пускатель с кнопочным постом.
АИР90L6 - надежный мотор 1,5 кВт 1000 об/мин для мешалок, транспортеров и мотор-редукторов. От 380 В он выдает полную мощность, а к 220 В его подключают через частотник или конденсаторы. Закажите АИР90L6 по цене от 6 242 грн или позвоните нам, и мы поможем подобрать исполнение под ваш механизм.
