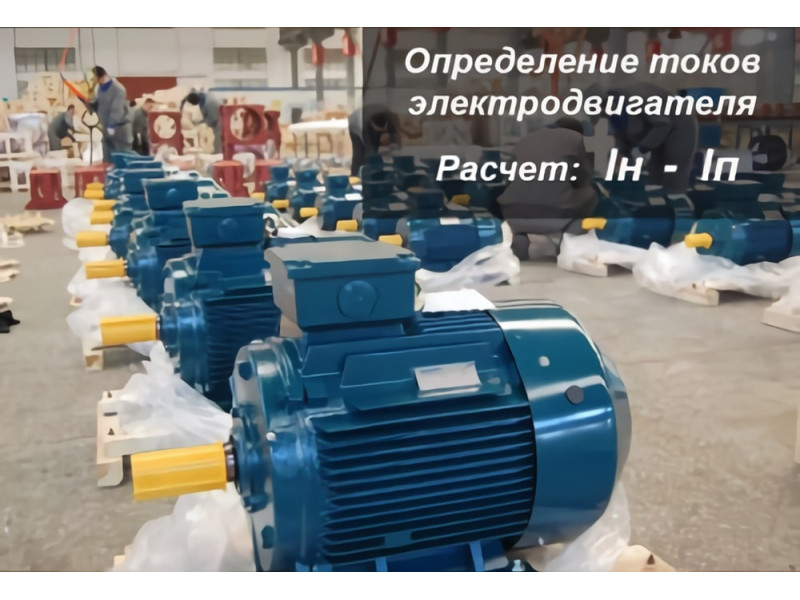

Як визначити струм електродвигуна
Визначення:
Номінальний струм — це допустимий виробником робочий струм трифазного електродвигуна для струмопровідних деталей і нагрівання ізоляції, за якого двигун тривалий час працює без перегріву обмотки.
Пусковий струм — це максимальний імпульсний струм, який споживає асинхронний двигун з короткозамкненим ротором під час запуску. Тому пускові струми електродвигунів більші за номінальні і можуть перевищувати їх у кілька разів.
Струм холостого ходу електродвигуна — це струм у режимі роботи без навантаження на валу. У цьому режимі двигун споживає менше енергії і не нагрівається понад допустиме, тож можна провести діагностику і перевірити його справність. Струм холостого ходу асинхронного двигуна залежно від потужності й обертів становить 20–95% від номінального.
Щоб визначити струм електродвигуна без вимірювань, знайдіть на корпусі табличку (шильдик) зі струмом, потужністю, обертами і напругою. Якщо шильдик пошкоджений, знайдіть паспорт двигуна: у ньому виробник вказує основні параметри, зокрема номінальний і пусковий струм.
Якщо даних про характеристики немає і знайти струм не вдалося, скористайтеся статтею як визначити потужність і оберти електродвигуна без бірки.
Як визначити струм електродвигуна, якщо відома потужність?
Як знайти номінальний струм двигуна
Знаючи паспортну потужність, струм електродвигуна розрахувати нескладно. Припустимо, ми не знаємо номінального струму двигуна 45 кВт. Як визначити струм за потужністю? Для трифазної мережі 380 В струм розраховують за формулою:
Iн = 45000/√3(380*0,92*0,85) = 45000/514,696 = 87,43А
- Iн — сила струму асинхронного двигуна
- Pн — номінальна потужність двигуна, 45 кіловат
- √3 — квадратний корінь із трьох = 1,73205080757
- Uн — напруга мережі, 380 В
- η — коефіцієнт корисної дії, 92% (у розрахунку 0,92)
- сosφ — коефіцієнт потужності, 0,85
Як визначити номінальний струм, якщо коефіцієнт потужності і ККД невідомі? Тоді струм можна оцінити з невеликою похибкою за співвідношенням «два ампери на один кіловат» (для мережі 380 В). Формула:
Як визначити пусковий струм двигуна
Пусковий струм електродвигуна розраховують за формулою:
Iп — струм під час запуску асинхронного двигуна, який потрібно знайти
Iн — уже розрахований номінальний струм
К — кратність пускового струму двигуна (є в паспорті)
Як визначити струм електродвигунів АИР?
Якщо відоме маркування, наприклад у двигуна АИР200L4 Iн = 84,9 А, а співвідношення Iп/Iн = 7,2. Значення струмів шукайте в таблицях:
| Електродвигун | Iн, А | Iп/Iн | Двигун | Iн, А | Iп/Iн |
| АИР56А2 | 0,5 | 5,3 | АИР160М2 | 34,7 | 7,5 |
| АИР56В2 | 0,73 | АИР180S2 | 41 | ||
| АИР63А2 | 1 | 5,7 | АИР180М2 | 55,4 | |
| АИР63В2 | 2,05 | АИР200М2 | 67,9 | ||
| АИР71А2 | 1,17 | 6,1 | АИР200L2 | 82,1 | |
| АИР71В2 | 2,6 | 6,9 | АИР225М2 | 100,0 | |
| АИР80А2 | 3,46 | 7 | АИР250S2 | 135 | 7 |
| АИР80В2 | 4,85 | АИР250М2 | 160 | 7,1 | |
| АИР90L2 | 6,34 | 7,5 | АИР280S2 | 195 | 6,6 |
| АИР100S2 | 8,2 | АИР280М2 | 233 | 7,1 | |
| АИР100L2 | 11,1 | АИР315S2 | 277 | ||
| АИР112М2 | 14,9 | АИР315М2 | 348 | ||
| АИР132М2 | 21,2 | АИР355S2 | 433 | ||
| АИР160S2 | 28,6 | АИР355М2 | 545 |
| Двигун | Iн, А | Iп/Iн | Електродвигун | Iн, А | Iп/Iн |
| АИР56А4 | 0,5 | 4,6 | АИР160S4 | 30 | 7,5 |
| АИР56В4 | 0,7 | 4,9 | АИР160М4 | 36,3 | |
| АИР63А4 | 0,82 | 5,1 | АИР180S4 | 43,2 | |
| АИР63В4 | 2,05 | АИР180М4 | 57,6 | 7,2 | |
| АИР71А4 | 1,17 | 5,2 | АИР200М4 | 70,2 | |
| АИР71В4 | 2,05 | 6 | АИР225М4 | 103 | |
| АИР80А4 | 2,85 | АИР250S4 | 138,3 | 6,8 | |
| АИР80В4 | 3,72 | АИР250М4 | 165,5 | ||
| АИР90L4 | 5,1 | 7 | АИР280S4 | 201 | 6,9 |
| АИР100S4 | 6,8 | АИР280М4 | 240 | ||
| АИР100L4 | 8,8 | АИР315S4 | 288 | ||
| АИР112М4 | 11,7 | АИР315М4 | 360 | ||
| АИР132S4 | 15,6 | АИР355S4 | 360 | ||
| АИР132М4 | 22,5 | АИР355М4 | 559 |
| Електродвигун | Iн, А | Iп/Iн | Двигун | Iн, А | Iп/Iн |
| АИР63А6 | 0,8 | 4,1 | АИР160М6 | 31,6 | 7 |
| АИР63В6 | 1,1 | 4 | АИР180М6 | 38,6 | |
| АИР71А6 | 1,3 | 4,7 | АИР200М6 | 44,7 | |
| АИР71В6 | 1,8 | АИР200L6 | 59,3 | ||
| АИР80А6 | 2,3 | 5,3 | АИР225М6 | 71 | |
| АИР80В6 | 3,2 | 5,5 | АИР250S6 | 86 | |
| АИР90L6 | 4 | АИР250М6 | 104 | ||
| АИР100L6 | 5,6 | 6,5 | АИР280S6 | 142 | 6,7 |
| АИР112МА6 | 7,4 | АИР280М6 | 169 | ||
| АИР112МВ6 | 9,75 | АИР315S6 | 207 | ||
| АИР132S6 | 12,9 | АИР315М6 | 245 | ||
| АИР132М6 | 17,2 | АИР355S6 | 292 | ||
| АИР160S6 | 24,5 | АИР355М6 | 365 |
| Електродвигун | Iн, А | Iп/Iн | Електродвигун | Iн, А | Iп/Iн |
| АИР71В8 | 1,1 | 3,3 | АИР180М8 | 34,1 | 6,6 |
| АИР80А8 | 1,49 | 4 | АИР200М8 | 41,1 | |
| АИР80В8 | 2,17 | АИР200L8 | 48,9 | ||
| АИР90LА8 | 2,43 | АИР225М8 | 60 | 6,5 | |
| АИР90LВ8 | 3,36 | 5 | АИР250S8 | 78 | 6,6 |
| АИР100L8 | 4,4 | АИР250М8 | 92 | ||
| АИР112МА8 | 6 | 6 | АИР280S8 | 111 | 7,1 |
| АИР112МВ8 | 7,8 | АИР280М8 | 150 | 6,2 | |
| АИР132S8 | 10,3 | АИР315S8 | 178 | 6,4 | |
| АИР132М8 | 13,6 | АИР315М8 | 217 | ||
| АИР160S8 | 17,8 | АИР355S8 | 261 | ||
| АИР160М8 | 25,5 | 6,5 | - | - | - |
* Щоб побачити всі характеристики двигуна, натисніть на маркування.
Таблиця струмів холостого ходу асинхронного електродвигуна
| Потужність електродвигуна, кВт | Відсоток від номінального струму | |||||
| Струм холостого ходу асинхронного двигуна за відомої частоти обертання вала, об/хв | ||||||
| 3000 | 1500 | 1000 | 750 | 600 | 500 | |
| 0,12 - 0,55 | 60 | 75 | 85 | 90 | 95 | - |
| 0,75 - 1,5 | 50 | 70 | 75 | 80 | 85 | 90 |
| 2,2 - 5,5 | 45 | 65 | 70 | 75 | 80 | 85 |
| 7,5 - 11 | 40 | 60 | 65 | 70 | 75 | 80 |
| 15 - 22 | 30 | 55 | 60 | 65 | 70 | 75 |
| 30 - 55 | 20 | 50 | 55 | 60 % | 65 | 70 |
| 75 - 110 | 20 | 40 | 45 | 50 | 55 | 60 |
Щоб розрахувати струм холостого ходу, наприклад, двигуна 55 кВт, знайдіть у таблиці потрібну потужність і номінальні оберти, скажімо 750 об/хв. Таблиця дає відсоток від номінального струму, наприклад 60%. Помножте номінальний струм із паспорта на 0,6, і отримаєте струм холостого ходу.
