Габаритні розміри електродвигунів АИР
Габаритні та приєднувальні розміри потрібні, щоб новий двигун став на місце старого без переробки рами, муфти чи шківа. У серії АИР розміри для кріплення відповідають міжнародному ряду IEC 60072, тому їх легко звірити з кресленням.
Що означають позначення
- h — висота осі обертання від площини лап, мм. Саме вона дає назву габариту: АИР 80 має h = 80 мм.
- d1 — діаметр вихідного кінця вала.
- l1 — довжина вихідного кінця вала.
- b10 — відстань між отворами лап упоперек осі.
- l10 — відстань між отворами лап уздовж осі.
- d10 — діаметр отворів у лапах під болти.
- l30, h31, d30 — загальна довжина, висота і ширина двигуна. Вони залежать від виробника і кількості полюсів, тому дивіться креслення конкретної моделі.

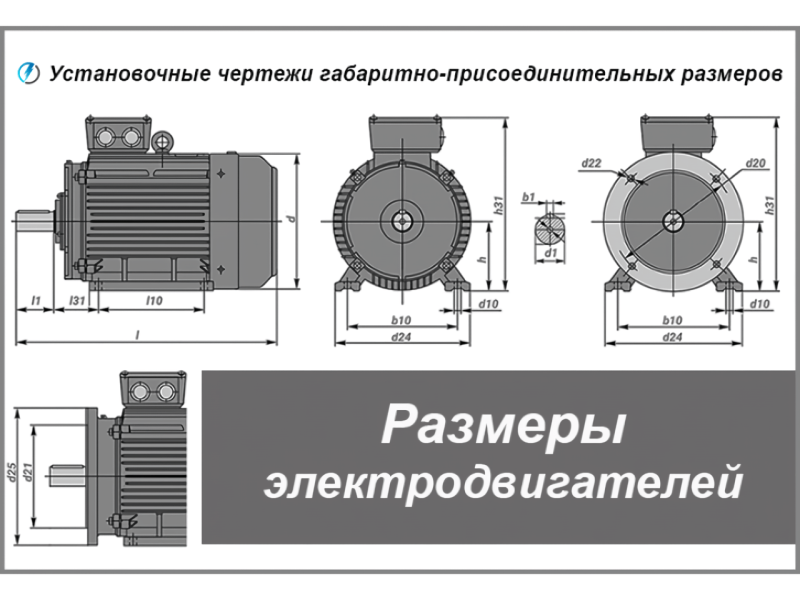

- d20, d24, d25, d22 — розміри фланця для виконань IM3081 та IM2081: діаметр кола отворів, зовнішній діаметр, діаметр центрувального бурта, діаметр отворів.
Приєднувальні розміри АИР на лапах (IM1081), мм
| Габарит | h | d1 | l1 | b10 | l10 | d10 |
|---|---|---|---|---|---|---|
| АИР 56 | 56 | 11 | 23 | 90 | 71 | 6 |
| АИР 63 | 63 | 14 | 30 | 100 | 80 | 7 |
| АИР 71 | 71 | 19 | 40 | 112 | 90 | 7 |
| АИР 80 | 80 | 22 | 50 | 125 | 100 | 10 |
| АИР 90L | 90 | 24 | 50 | 140 | 125 | 10 |
| АИР 100S | 100 | 28 | 60 | 160 | 112 | 12 |
| АИР 100L | 100 | 28 | 60 | 160 | 140 | 12 |
| АИР 112M | 112 | 32 | 80 | 190 | 140 | 12 |
| АИР 132S | 132 | 38 | 80 | 216 | 140 | 12 |
| АИР 132M | 132 | 38 | 80 | 216 | 178 | 12 |
| АИР 160S | 160 | 42 / 48 | 110 | 254 | 210 | 15 |
| АИР 160M | 160 | 42 / 48 | 110 | 254 | 254 | 15 |
| АИР 180S | 180 | 48 / 55 | 110 | 279 | 241 | 15 |
| АИР 180M | 180 | 48 / 55 | 110 | 279 | 279 | 15 |
Для габаритів 160 і 180 діаметр вала залежить від обертів: менший — для двигунів на 3000 об/хв, більший — для 1500, 1000 і 750 об/хв. Літера після габариту (S, M, L) означає довжину станини, від неї залежить відстань l10.
Таблиця довідкова. Перед замовленням звірте розміри з кресленням конкретної моделі: його можна попросити в нас разом із пропозицією.
Як підібрати заміну за розмірами
- Зніміть з шильдика потужність, оберти і габарит старого двигуна.
- Заміряйте h, d1, b10, l10 і, для фланцевих двигунів, діаметр кола отворів фланця.
- Якщо старий двигун АІС чи імпортний, читайте статтю чим відрізняються АИР і АІС: за однакової потужності габарит може бути іншим.
- Перевірте монтажне виконання.
Надішліть нам розміри або фото шильдика, і ми підберемо двигун АИР, який стане на місце.
