Фланцевый электродвигатель – это электрический двигатель (электромеханический привод) имеющий особое строение передней крышки, расположенной за валом электромотора в виде диска с симметричными отверстиями под крепеж. Общепромышленная серия двигателей АИР производится согласно принятым стандартам для данного типа электродвигателей, и имеют одинаковый разнос и диаметр крепления по ГОСТ в зависимости от мощности и количеству оборотов в минуту: 750 | 1000 | 1500 | 3000. Основные виды и маркировка монтажного исполнения фланцевых электродвигателей в Украине: тип крепления IM 3081 – чисты фланец и комбинированное исполнение IM 2081 – у двигателя есть лапы и фланец.
Преимущества электродвигателей с фланцем:
1. Габаритный размер.
2. Есть возможность крепить двигатель АИР в вертикальном и горизонтальном положениях.
3. Монтажное исполнение - фланец, дает возможность соединяет электродвигатель с редуктором.
Область применения
Электродвигатель с фланцем используется для наиболее компактного соединения с приводным оборудованием механизма в условиях ограниченного пространства. Фланцевый двигатель в качестве привода устанавливается на станки, насосы, вентиляторы и другие механизмы, для которых существенным параметров выступает габаритные размеры электромотора и экономия рабочего пространства.
Разновидность и характеристики двигателей с фланцевым креплением
Формы конструкции асинхронных двигателей АИР определяются их способом крепления к механизма в виде привода. Типы креплений соответствует ГОСТ 2479. Производственные предприятия стран СНГ выпускают фланцевые электродвигатели АИР в четырех вариантах - im3081, im3681, im2081, im2181:
| Виды фланцевых двигателей АИР | Описание крепления | Маркировка монтажного исполнения |
 | Крепление при помощи большого фланца | IM 3001; IM 3011; IM 3081 |
| Универсальное монтажное исполнение - лапы и большой фланец | IM 2081; IM 2011; IM 2001 |
| Монтажное крепления - малый фланец | IM 3681; IM 2181 |
| Комбинированный тип монтажного исполнения (лапы + малый фланец) | IM 3086 |
Справочная информация по фланцевым электродвигателям
Фланец - деталь в виде плоской круглой или квадратной формы, имеет симметричное расположение отверстия креплений под болты. Конструктивно расположен за валом двигателя, могут отличаться по размеру, существуют два типа разновидностей: большой и малы фланец.

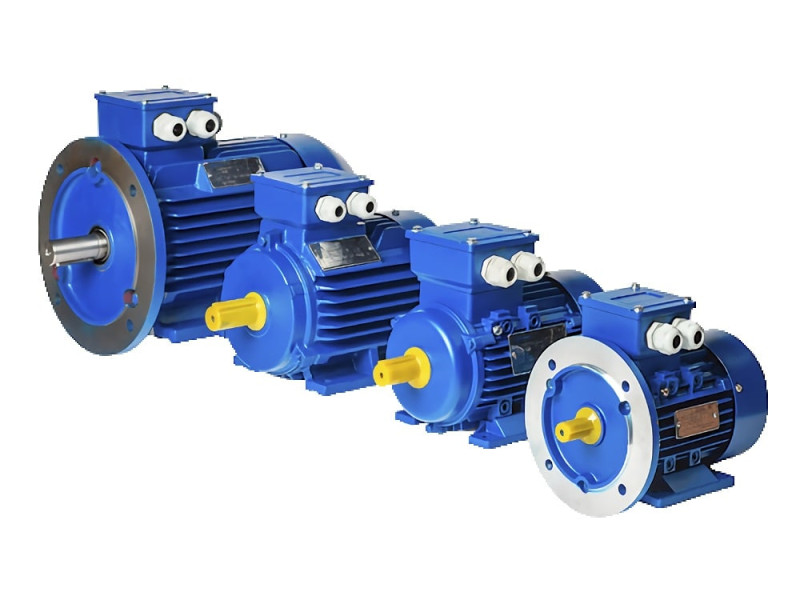

Стандартный фланцевый двигатель
При выборе электродвигателя с большим фланцем, стоит учесть, что фланец будет выходит за габариты двигателя. В комбинированном исполнении - универсальный тип крепления двигателя (лапы и фланец), более востребованы в промышленности и встречаются чаще чем чистый фланец. На украинском рынке можно купить электродвигатель с фланцем от заводов производителей Украины, Белоруссии, Китая, России, как новые, так и с хранения.
Электродвигатель АИР с малым фланцем
В электродвигателе с малым фланцем, передняя выступает служит в виде фланца на которой расположены крепежные отверстия под винты. Из - за невысокого спроса, двигатель с данным креплением встречается реже. Свыше 100 габарита двигатели с малым фланцем не производятся. В Украине можно купить электрический двигатель с малым фланцем от Полтаваэлектромотор и Китайского производства.
Присоединительные размеры электродвигателей с фланцем IM 3081 (B5)
В таблице указаны монтажный габаритный размер фланца и название модели трехфазного электромотора. Условное обозначение монтажных размеров двигателей серии АИР, имеют значения: D20 - наружный диаметр фланца электродвигателя и D22 - расстояние между отверстиями крепления. Больше информации про другие виды и особенности крепления в статье - монтажные исполнения электродвигателей.
Таблица присоединительных размеров фланцевых электродвигателей (большой фланец)
Таблица присоединительных размеров фланцевых электродвигателей (малый фланец)
| Габаритно - присоединительный размер | Размеры монтажного исполнения IM3681 | ||
| d25, мм | d20, мм | d22, мм | |
| 50 | 107 | 75 | М5 |
| 56 | 80/99 | 85 | М5/М6 |
| 63 | 90/110 | 100 | М5/М6 |
| 71 | 105/140 | 85 | М6/М8 |
| 80 | 120/160 | 100 | М6/М8 |
| 90 | 160/140 | 115 | М8 |
| 100 | 160/140 | 130 | М8 |
Чертеж двигателя с фланцем
Фото фланца
Купить фланцевый электродвигатель в Украине
На сайте «ЗЭМО» Вы можете купить фланцевый электродвигатель АИР или заказать фланец на уже имеющейся у Вас трехфазный двигатель, предварительно согласовав размеры фланца и расстояния посадочных мест под болты с нашим специалистом. Чтобы узнать наличие и цены фланцевого двигателя АИР - звоните нашему менеджеру по телефонам: +38 (066) 422-10-55; +38 (096) 385-38-77.
