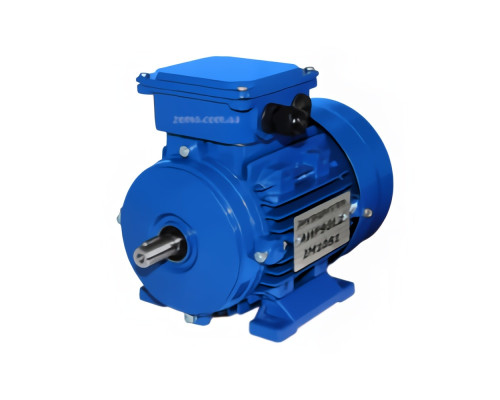

АІР90L2 - електродвигун 3 кВт 3000 об/хв

АИР90L2 - это трехфазный асинхронный электрический двигатель с короткозамкнутым ротором, мощность электродвигателя 3 кВт, номинальная частота вращения 3000 оборотов (фактическая 2860 об/мин). Питание от сети 50 Гц с напряжением 220/380 Вольт (схемы соединение обмоток Y — звезда либо Δ — треугольник). Встроенная защита IP55 обеспечит надежность от попадания влаги и пыли. Крыльчатка вентилятора расположенная в кожухе осуществляет принудительное охлаждение обмотки.

Общепромышленный электродвигатель АИР90L2 и его аналоги выпускаются производителями Украины, Китая, Белоруссии и России. Благодаря универсальности и цене, имеет широкую область применения, эл двигатель АИР 90L2 (3 кВт 3000 оборотов) можно использовать в качестве привода для вентилятора и водяного насоса компрессора, деревообрабатывающего станка - циркулярки, с редуктором, зернодробилки и другими устройствами. Большой выбор, низкие цены, официальная гарантия. Быстрая отправка в день заказа АИР90S2 по всей Украине.

Технические характеристики двигателя АИР 90 L2

Сводная таблица с характеристиками включает в себя паспортные данные двигателей АИР на 3 кВт 3000 об - основные эксплуатационные и рабочие параметры заявленные производителями: номинальная мощность, частота вращения, сопротивление, пусковой момент и ток при запуске согласно ГОСТ 183-74. Другие обмоточные данные импортных китайских электродвигателей серии АИР 90L2 необходимые при капитальном ремонте электромотора. Информация из справочника обмотчика, поможет сделать расчет обмотки статора и ротора электромоторов 3 кВт 3000 оборотов серии АИР 90 и 4А90L2.

Рабочие характеристики электродвигателя АИР90L2

Параметры трехфазного двигателя 3 кВт 3000 об/мин

Расшифровка обозначения маркировки АИР 90 L2 У2

• АИР - маркировка типа электродвигателя
• 90 - условный габарит
• L - обозначение исполнения длины сердечника
• 2 - число пар полюсов (количество соответствует частоте вращения)
• У2 - климатическое исполнение по ГОСТ 15150-69

Монтажное исполнение электродвигателя АИР90L2

Конструкция исполнения крепления трехфазного двигателя 3 кВт 3000 об/мин соответствуют ГОСТ 2479-79 и предусматривает различные варианты и виды установки.

Основные способы монтажа:

IM 1081 – электродвигатель АИР90L2 на лапах

Стандартный вариант крепления лапы позволит установить двигатель в горизонтальном положении по отношению к основанию крепежной поверхности.

IM 2081 – электродвигатель АИР90L2 на лапах с фланцем

Комбинированный тип – универсальный способ установки, двигатель можно разместить горизонтально и в вертикальном положении.

IM3081 – электродвигатель АИР90L2 фланцевый

Фланец позволяет закрепить двигатель перпендикулярно.

Комбинированный АИР 90L2 IM2081 и фланцевый двигатель в исполнение IM3081 имеют стоимость выше чем IM1081. Цена электродвигателя 3 кВт 3000 об/мин в исполении IM2081 увеличится на 5%.

Cправочник аcинхронных электродвигателей 3 кВт 3000 об/мин

Виды и модификации двигателей 3 кВт 3000 оборотов

Простая конструкция и повсеместная эксплуатация двигателя 3 кВт 3000 об в промышленности, подтолкнуло заводы производить электродвигатель АИР90L2 3 кВт 3000 об/мин спец назначения.

• АИР90L2 ОМ2 – морские
• АИР90L2 Х2 – химические
• АИРС90L2 – повышенное скольжение
• АИР90L2 Т2 – влажный тропический климат
• АИР90L2 Е – электромагнитный тормоз на вал
• АИР90L2 Е2 – со встроенным тормозом и растормаживающим устройством

Чертеж и габаритные размеры электродвигателей АИР 90L2

• L3 – длина вала
• Н1 – высота до центра оси вала
• D4 – диаметр вала
• В – расстояние по лапам
• H2 – высота вала по шпонке
• D5 – диаметры отверстий на лапах
• B1 – ширина шпонки
• L1 – значение по креплению лап

• L – длина электрического мотора
• L2 – расстояние от фланца до лап
• D2 – диаметр по отверстиям
• D3 – внутренний диаметр фланца
• D – диаметр корпуса
• D1 – размер фланца
• H – высота корпуса

Подключение двигателей АИР90L2

Способы пуска: Как подключить 3 фазный двигатель 380 к сети питания? Как подключить электродвигатель с 380 на 220 с конденсатором к однофазной сети? Подробнее о напряжение питания электромотора 3 кВт 3000 об/мин в статье – схемы подключения трехфазного двигателя.

Треугольником – подключение электродвигателя через рабочий конденсатор и пусковой конденсатор к сети 220 В. Потеря мощности до 30%. Номинальная нагрузка двигателя не превышает 55%.

Звездой – это схема, рассчитана на подключение асинхронного двигателя АИР90L2 3 кВт 3000 об/мин к сети 380 В. Максимальный КПД электродвигателя.

Реверс - изменение очередности фаз напряжения. Реверсивное подключение двигателя производится через два магнитных пускателя, которые обеспечат реверсивный пуск.

Как купить трехфазный электродвигатель АИР90L2

При выборе электромотора, возникает вопрос: где в Украине купить двигатель 3 кВт 3000 об/мин по выгодной цене с гарантией производителя? Конечно в интрнет - магазине ЗЭМО. Наши специалисты произведут подбор нового электродвигателя по мощности и другим характеристикам, посоветуют аналог или предлежать советский электродвигатель СССР или Российский двигатель АИР на 3 кВт 3000 оборотов складского хранения по низкой цене с гарантией 1 год и паспортом на электродвигатель АИР90L2. Наличие БУ с переметки и электромоторов с хранения узнавайте по телефонам указанным на сайте.

Ремонтные цеха, входящие в состав подразделений компании ЗЭМО, расположенные в Харькове и Днепре, в кратчайшие сроки выполнят восстановительные работы и ремонт АИР90L2 любой сложности промышленных электрических машин. Чтобы купить электродвигатель АИР90L2 3 кВт 3000 об мин 220/380В - свяжитесь с менеджером.
