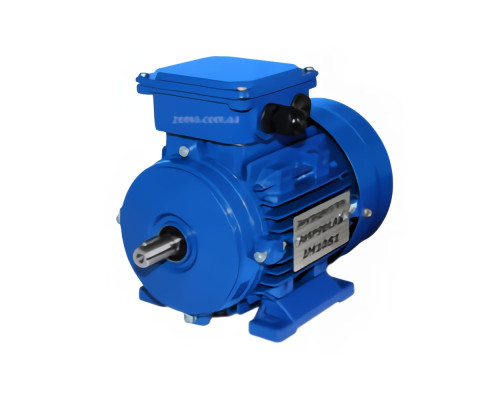

АИР90LА8 - електродвигун 0,75 кВт 750 об/хв для трифазної мережі 380 В, асинхронний, з короткозамкненим ротором. Фактичні оберти вала - 680 за хвилину, захист IP54, ізоляція класу F, режим S1. Його ставлять на тихохідні механізми з великим моментом: мішалки, конвеєри, лебідки і дробарки. До побутової мережі 220 В він підключається через конденсатори або частотний перетворювач.

Технічні характеристики АИР 90 LА8

Характеристики взяті з паспорта двигуна, який ми продаємо. В інших виробників струм, ККД і маса електродвигуна 0,75 кВт 750 об/хв можуть трохи відрізнятися.

Характеристика	АИР90LА8
Потужність	0,75 кВт
Синхронна / фактична частота обертання	750 / 680 об/хв
Напруга, схема обмоток	220/380 В, Δ/Y, 50 Гц
Номінальний струм при 380 В	2,3 А
ККД	72%
Коефіцієнт потужності cos φ	0,67
Номінальний момент	10,5 Нм
Мп/Мн, Mmax/Мн	1,8 / 2,0
Iп/Iн	4,4
Момент інерції	0,0063 кг·м²
Підшипники	6205 ZZ-C3, передній і задній
Ступінь захисту, клас ізоляції	IP54, F (до 155 °C)
Режим роботи	S1, тривалий
Рівень шуму	59 дБ
Маса	23 кг
Виробництво	Китай

Пусковий момент двигуна близько 19 Нм, це в 1,8 раза більше за номінальний. Тому електродвигун 0,75 кВт 750 об/хв упевнено запускає мішалку або лебідку під навантаженням.

Розшифровка маркування АИР90LА8У2

Маркування АИР90LА8У2 IM1081 читається так:

А - асинхронний, И - серія «Інтерелектро», Р - прив'язка потужності до габариту за ГОСТ;
90 - висота осі обертання вала, мм;
L - довге осердя статора;
А - перший, коротший варіант довжини осердя в тому ж корпусі;
8 - вісім полюсів, звідси 750 об/хв;
У2 - кліматичне виконання за ГОСТ 15150-69;
IM1081 - кріплення на лапах.

Струм електродвигуна 0,75 кВт 750 об/хв: номінальний і пусковий

Пусковий струм у 4,4 раза більший за номінальний.

Мережа	Схема	Номінальний струм	Пусковий струм
3 фази 380 В	зірка (Y)	2,3 А	10 А
Частотник 1×220 → 3×220 В	трикутник (Δ)	4 А	18 А

4 А - це струм у проводах. У кожній обмотці при трикутнику ті самі 2,3 А, що й при зірці на 380 В. Для мережі 380 В підійде автомат на 6 А з характеристикою C або D і мідний кабель 4×1,5 мм². Теплове реле виставляють на 2,3-2,5 А, тоді воно захистить обмотку від перевантаження. Контактор пускача беруть на струм від 9 А категорії AC-3. Отже, двигун 0,75 кВт 750 обертів у мережі 380 В споживає 2,3 А на фазу.

Підключення АИР90LА8 до 380 вольт

АИР90LА8 схема підключення зірка трикутник

У клемній коробці шість виводів обмоток і перемички. Для промислової мережі 380 В обмотки з'єднують зіркою: так АИР90LА8 видає повні паспортні 0,75 кВт. Трикутник потрібен, коли двигун живиться від частотника, увімкненого в розетку 220 В. Запускають двигун через магнітний пускач або автомат захисту двигуна.

Як підключити двигун 0,75 кВт 750 обертів до 220 вольт

АИР90LА8 - трифазний мотор, але працювати від розетки він може. Якщо потрібен саме однофазний мотор на 220 В, це інша серія з конденсатором у комплекті.

Спосіб підключення АИР90LА8 до 220 В	Потужність на валу	Пуск під навантаженням	Що купити
Конденсатори, трикутник	0,45-0,52 кВт	слабкий, без пускового конденсатора не стартує	робочий і пусковий конденсатори
Частотний перетворювач 220 → 3×220 В	0,75 кВт	упевнений, плавний розгін	частотник від 0,75 кВт, вихід від 4 А

Підключення через конденсатори

АИР90LА8 підключення до 220 В конденсатори

Обмотки двигуна 0,75 кВт 750 обертів з'єднують трикутником. Робочий конденсатор беруть з розрахунку близько 70 мкФ на 1 кВт, тобто приблизно 50 мкФ на напругу від 400 В. Пусковий конденсатор у 2-2,5 раза більший. Його вмикають кнопкою на 2-3 секунди, поки мотор розганяється. Так двигун втрачає 30-40% потужності і гріється сильніше, зате не потребує трифазного вводу. Лінію краще вести окремо, кабелем 3×2,5 мм² через автомат на 16 А.

Підключення через частотний перетворювач

Частотник з однофазним входом 220 В видає три фази по 220 В. Обмотки з'єднують трикутником, і електродвигун 0,75 кВт 750 об/хв працює на повній потужності. Наш АИР90LА8 китайського виробництва теж працює від такого перетворювача, а напруга 3×220 В береже ізоляцію. Після пуску одразу виводьте частоту на 50 Гц. Не тримайте мотор довго нижче 50 Гц - буде перегрів і оплавлення ізоляції.

З мережі частотник бере близько 9,2 А: потрібні автомат на 10 А і кабель 3×1,5 мм².

Розміри і креслення АИР90LА8

Установчі розміри АИР 90LА8 стандартні для 90-го габариту за ГОСТ 31606-2012. Тому він стає на місце 4А90LА8, 5АИ90LА8 та інших 90L без переробки станини.

Розмір АИР90LА8 за ГОСТ 2479-79	Позначення	мм
Довжина × діаметр корпусу × висота	L × AC × HD	357 × 177 × 240
Висота осі обертання	H	90
Між отворами лап	A × B	140 × 125
Ширина і довжина по лапах	AB × BB	177 × 156
Від заплічка вала до отворів лап	C	56
Отвори в лапах	K	10
Фланець IM3081: зовнішній / по отворах / буртик	P / M / N	250 / 215 / 180
Отвори фланця, висота буртика	S, T	4 × 15, 4
Діаметр і довжина вала	D × E	24 × 50
Ширина шпонки і висота GD	F, GD	8, 27
Різьба в торці вала	DH	M8 × 1,25 × 19

Зверніть увагу на фланець. В АИР90LА8 він 250 мм, як у європейських моторів 100-го і 112-го габаритів. У європейського 90-го габариту за DIN фланець 200 мм, тому фланцеві мотори з однаковою віссю напряму не замінюються.

Ціна АИР90LА8 і монтажні виконання

Електродвигун 0,75 кВт 750 об/хв у наявності, відправляємо з Харкова. Відправка в день замовлення по всій Україні, гарантія 1 рік.

Виконання АИР90LА8	Кріплення	Ціна
IM1081	на лапах, горизонтально	6 152 грн
IM2081	на лапах і фланці	6 317 грн
IM3081	на фланці, без лап	6 317 грн

Наш АИР90LА8 важить 23 кг. На ринку трапляються версії в чавунному й алюмінієвому корпусі: алюмінієві легші в монтажі і швидше віддають тепло, а чавун краще гасить вібрацію. На ціну впливають матеріал корпусу, маса міді, якість підшипникових щитів і просочення обмотки.

Купуючи електродвигун 0,75 кВт 750 об/хв, перевірте три речі:

на шильдику є марка, заводський номер і характеристики, що збігаються з паспортом;
вал прокручується рукою легко, без заїдань і стороннього стуку;
після підключення струм на холостому ходу по трьох фазах однаковий, різниця не більше 10%.

Аналоги і модифікації електродвигуна 0,75 кВт 750 об/хв

АИР90LА8 напряму замінює старі 4А90LА8, 4АМ90LА8, 4АМУ90LА8, 5АИ90LА8 і АИРМ90LА8. Європейські мотори 0,75 кВт 750 об/хв за DIN мають вісь 100 мм. Фланець у них той самий, 250 мм, але лапи і вал інші (вал 28 мм). На базі АИР90LА8 випускають модифікації: АИР90LА8Е з електромагнітним гальмом, АИРС90LА8 з підвищеним ковзанням, а також тропічне Т2, морське ОМ2 і хімостійке Х2 виконання.

Сусідні моделі під інше навантаження: АИР80В8 на 0,55 кВт і АИР90LВ8 на 1,1 кВт з тими самими 750 об/хв. У тому ж габариті є швидкохідний АИР90L6 на 1000 об/хв. Усі мотори цього розміру зібрані на сторінці АИР 90, а повний ряд - у каталозі електродвигунів АИР.

Де застосовують електромотор 0,75 кВт 750 обертів

Найчастіше АИР90LА8 працює приводом для таких механізмів:

мішалки і реактори;
шнекові і стрічкові конвеєри;
лебідки, підйомники і поворотні механізми;
дробарки, млини і барабанні механізми;
осьові вентилятори великого діаметра.

Якщо потрібні ще нижчі оберти, ставлять мотор-редуктор. Для насосів і компресорів 750 об/хв замало: там беруть мотор на 1500 або 3000 об/хв.

Питання про АИР90LА8

Скільки міді в двигуні 0,75 кВт 750 обертів?

В обмотці АИР90LА8 близько 1,7 кг міді, точна маса залежить від заводу. Що більше міді, то краще мотор тримає перевантаження і то менше гріється.

Чим АИР90LА8У2 відрізняється від АИР90LА8У3?

АИР90LА8У2 розрахований на роботу під навісом, де немає прямого сонця і дощу, а У3 - на закриті приміщення без опалення і кондиціювання. Мотор У2 можна ставити замість У3, навпаки - ні.

Як зробити реверс мотора?

Для реверсу АИР90LА8 міняють місцями будь-які дві фази живлення. Для частої зміни напрямку ставлять реверсивний пускач із кнопковим постом.

АИР90LА8 - надійний мотор 0,75 кВт 750 об/хв для мішалок, конвеєрів і лебідок. Від 380 В він видає повну потужність, а до 220 В його підключають через частотник або конденсатори. Замовте АИР90LА8 за ціною від 6 152 грн або зателефонуйте нам, і ми допоможемо підібрати виконання під ваш механізм.
